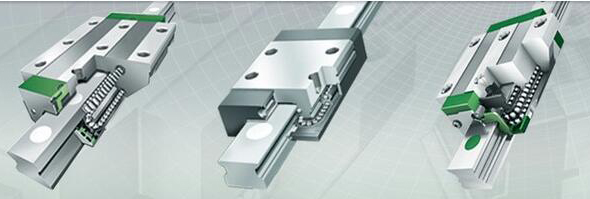

直线球轴承单元

直线导引系统的直线循环球轴承单元包括球轴承，支架和导轨。允许有大支持距离，游隙可调，标准精度等级是G3。

满装轴承在轨道的一侧或两侧运行，尽管尺寸很小，但是有很大的承载能力。如果轴承单元用螺栓卯在支持架上，和轨道就组成了四排直线循环球轴承及导轨组件。球轴承单元是整体密封的，密封包括端面的密封唇和与导轨配合的侧面密封条。直线循环球轴承单元是可以再润滑的。

支架包括阳极氧化铝的主体和两个直线循环球轴承。支架有两个T形槽用来固定到毗邻的结构上。可通过 支架侧面的3颗螺栓来调整游隙；螺栓压在轴承单元的背面。

导轨的滚道有单侧和双侧可选。淬硬钢材料并且精磨。
